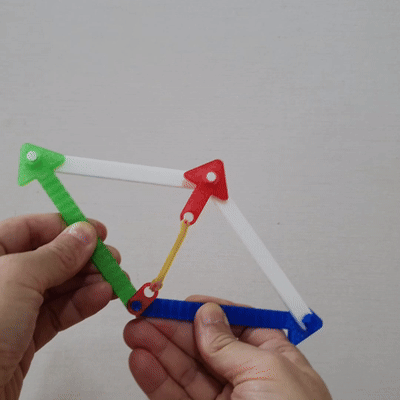

3D 프린터로 벡터 합성 교구를 만들어 보았습니다.
벡터의 합성에 대해서는 힘의 합력을 참고 바랍니다.
3D 데이터
누구나 만들어 볼 수 있도록 3D 데이터를 다음과 같이 공유합니다.
3D 데이터의 각 색깔 별로 나누어 출력합니다.
- 정사각형 모양은 모서리 길이 10cm이며, 직사각형 모양은 각각 9cm, 12cm 길이입니다.
- 막대기에는 뒤틀림과 휨을 방지하기 위한 골판지 구조가 적용되어 있습니다.
- 빨간색 합성 벡터를 서로 연결해 주는 고무줄이 하나 필요합니다.
- 출력물과 고무줄 이외에 별도의 도구가 필요치 않습니다.

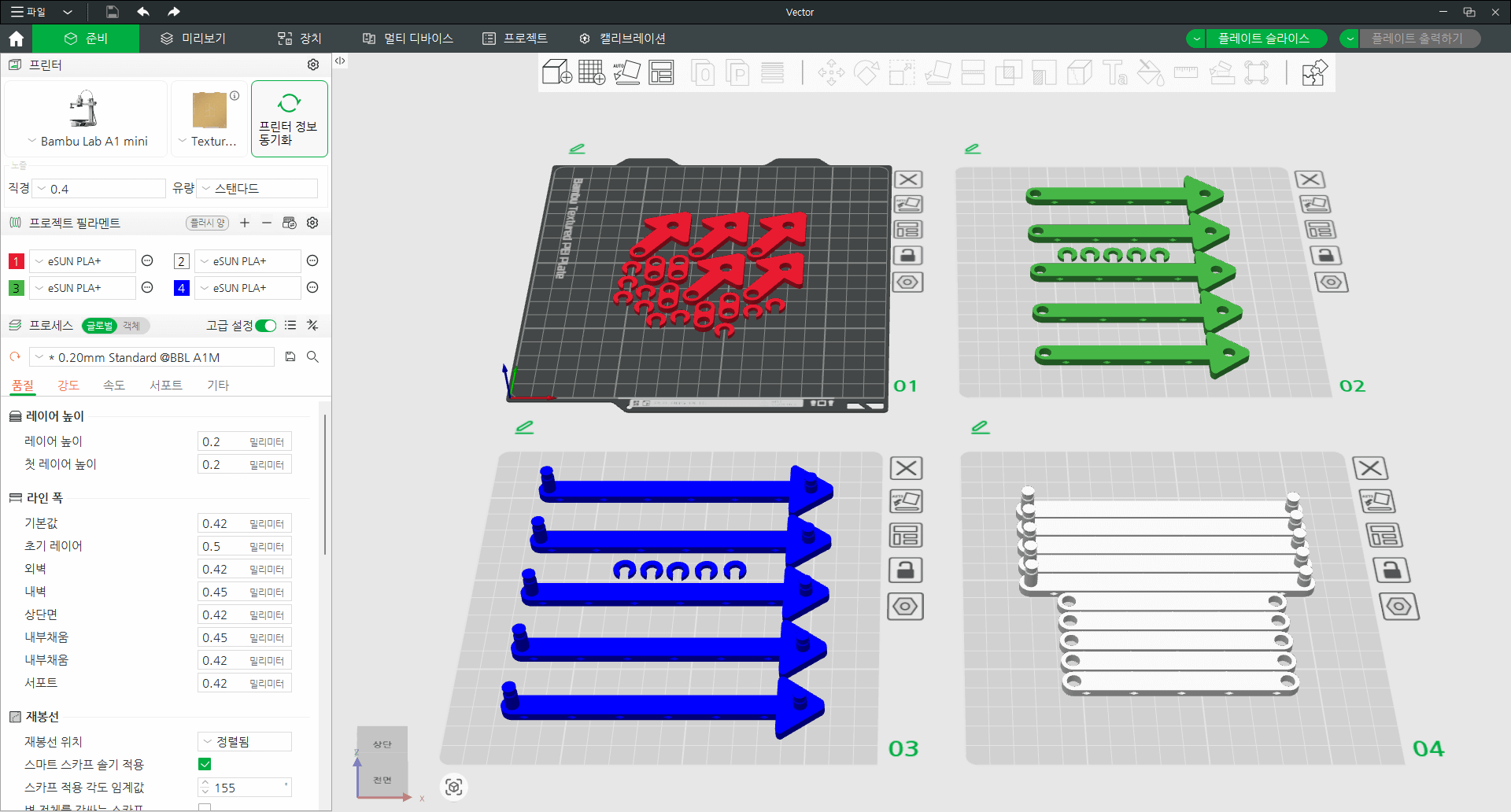

아래 사진은 5세트를 동시 출력하기 위한 세팅 모습입니다.
출력물 구입 안내
출력 된 것을 바로 구입하려면 참사이언스몰에 방문 바랍니다. (현재 제작 준비중)
조립 방법
1. 빨간색 벡터는 고무줄을 이용하여 아래 그림처럼 서로 연결해 놓으세요.
2. 이후 사각형이 되도록 조립한 후 C자 모양의 서클립(Circlip)은 아래 그림과 같이 색을 맞춰 조립해 주세요.
